Изготовление гнутых отводов

Гнутые отводы являются частью трубопровода и предназначены  для поворота оси магистрали трубопровода. Это трубы, изогнутые под определенным углом (углом гибки).
Гнутые отводы являются частью трубопровода и предназначены  для поворота оси магистрали трубопровода. Это трубы, изогнутые под определенным углом (углом гибки).

Тонкостенные и толстостенные отводы применяются во многих сферах промышленности: металлургической, химической, пищевой, энергетической, фармацевтической, целлюлозно-бумажной и др.

Параметры изготавливаемых отводов

  1. Изделия из стальной трубы (толщина стенки до 28 мм) без изоляции
  2. Изделия из стальной трубы (толщина стенки до 28 мм) с предварительным нанесением 2-3 слоев изоляции

Параметры готовых отводов регламентируются по:

  • ГОСТ 24950-81 – «Отводы гнутые и вставки кривые на поворотах линейной части стальных магистральных трубопроводов».
  • ТУ 1469-014-45657335-2014 – Холодногнутые отводы, предназначенные для установки на промышленных трубопроводах и магистралях.
  • ТУ 1469-015-45657335-2013 – Холодногнутые отводы, предназначенные для установки на магистральных нефтепроводах.

Почему стоит сотрудничать с нами

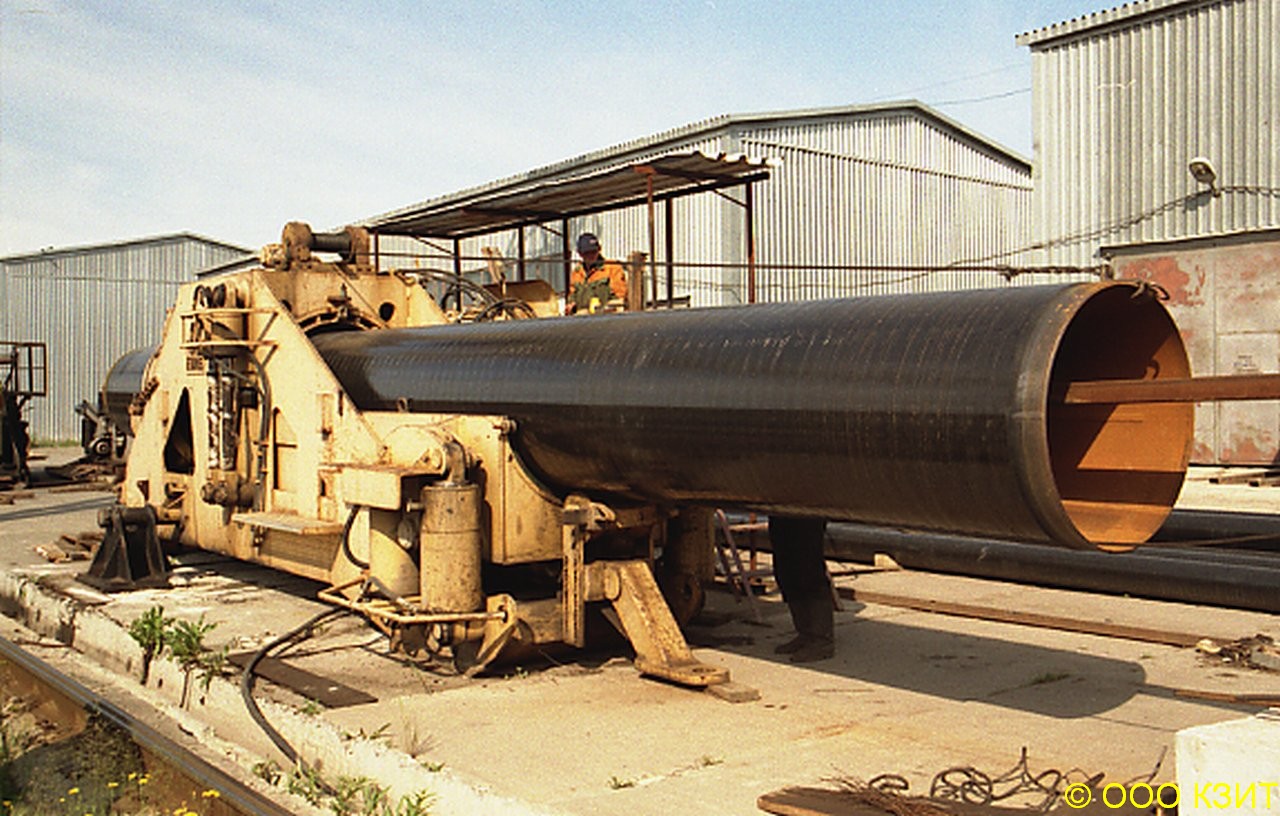

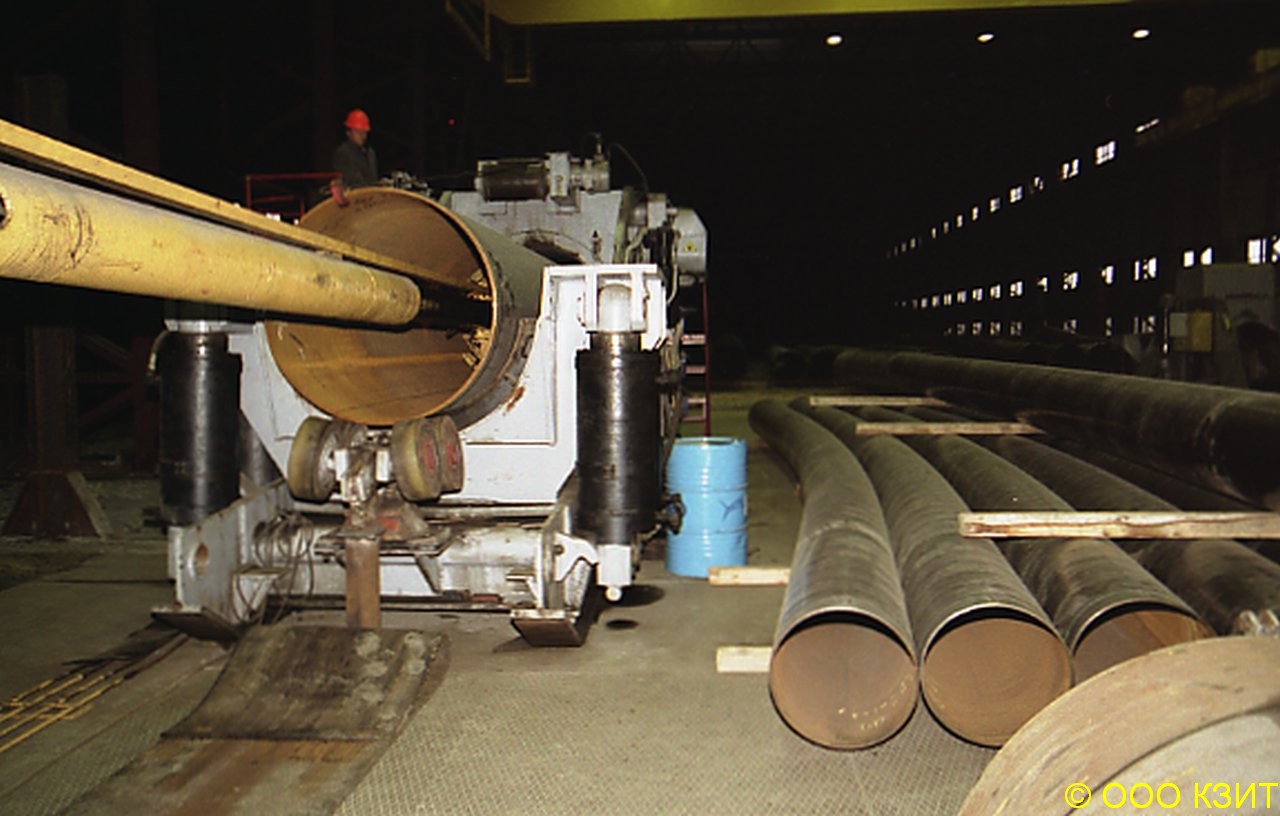

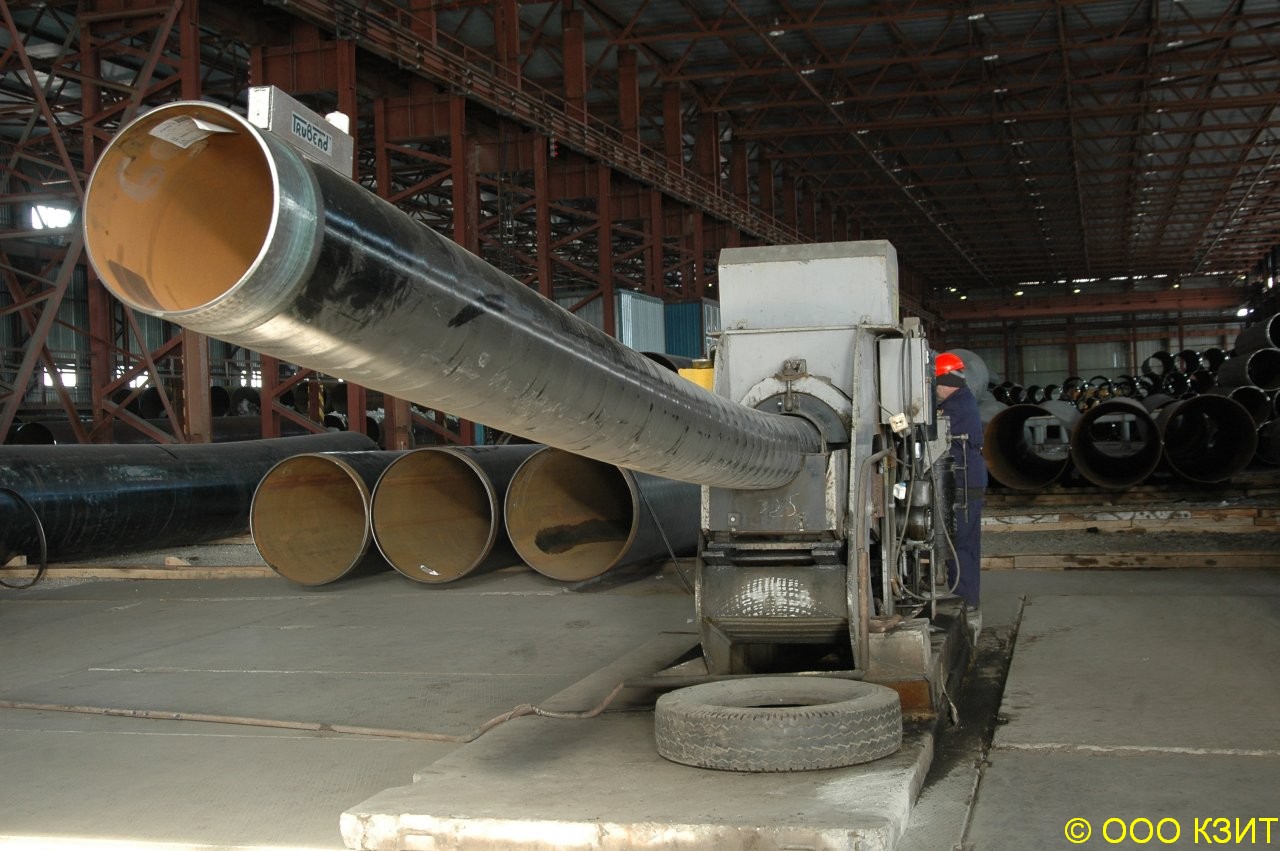

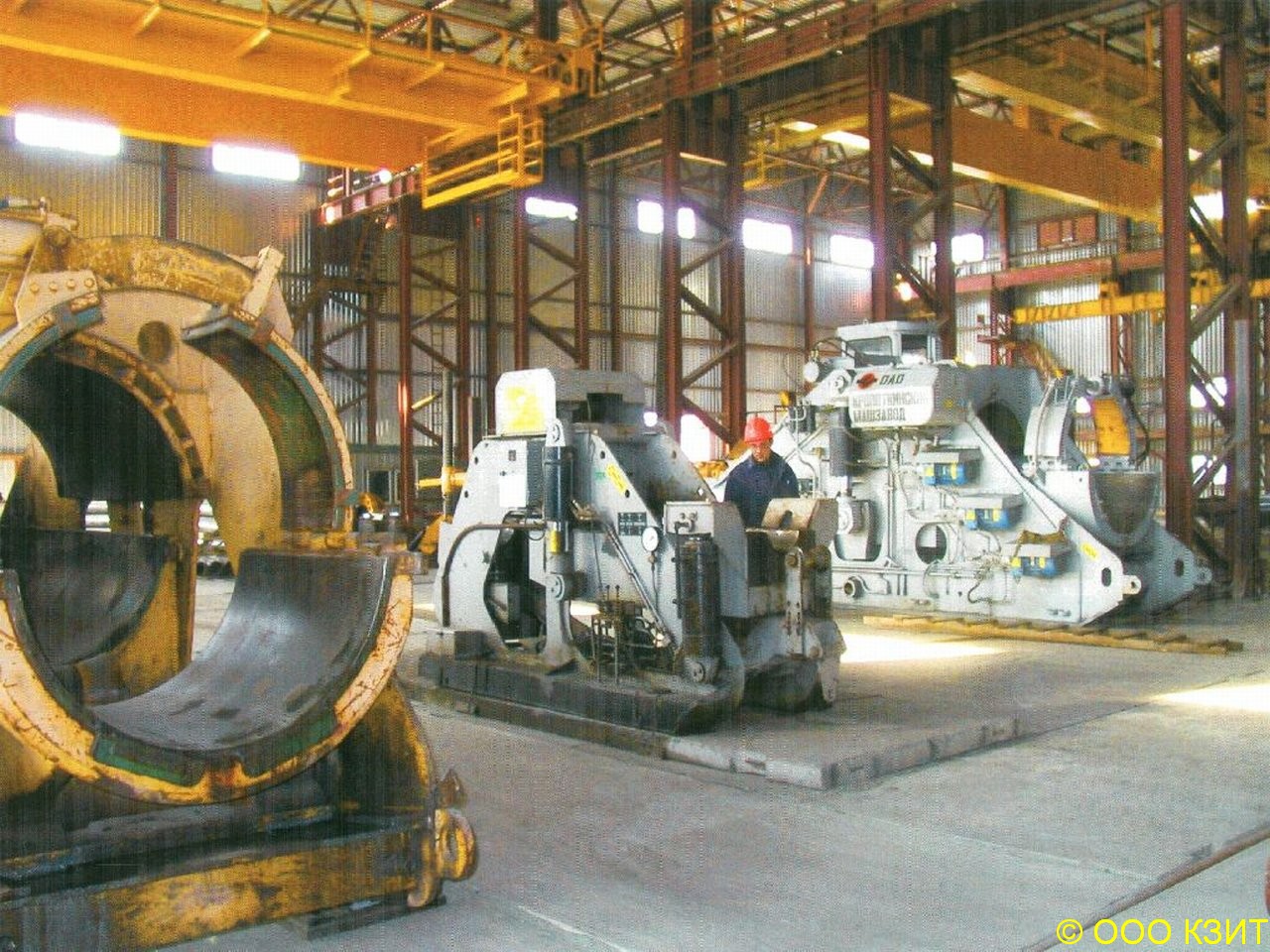

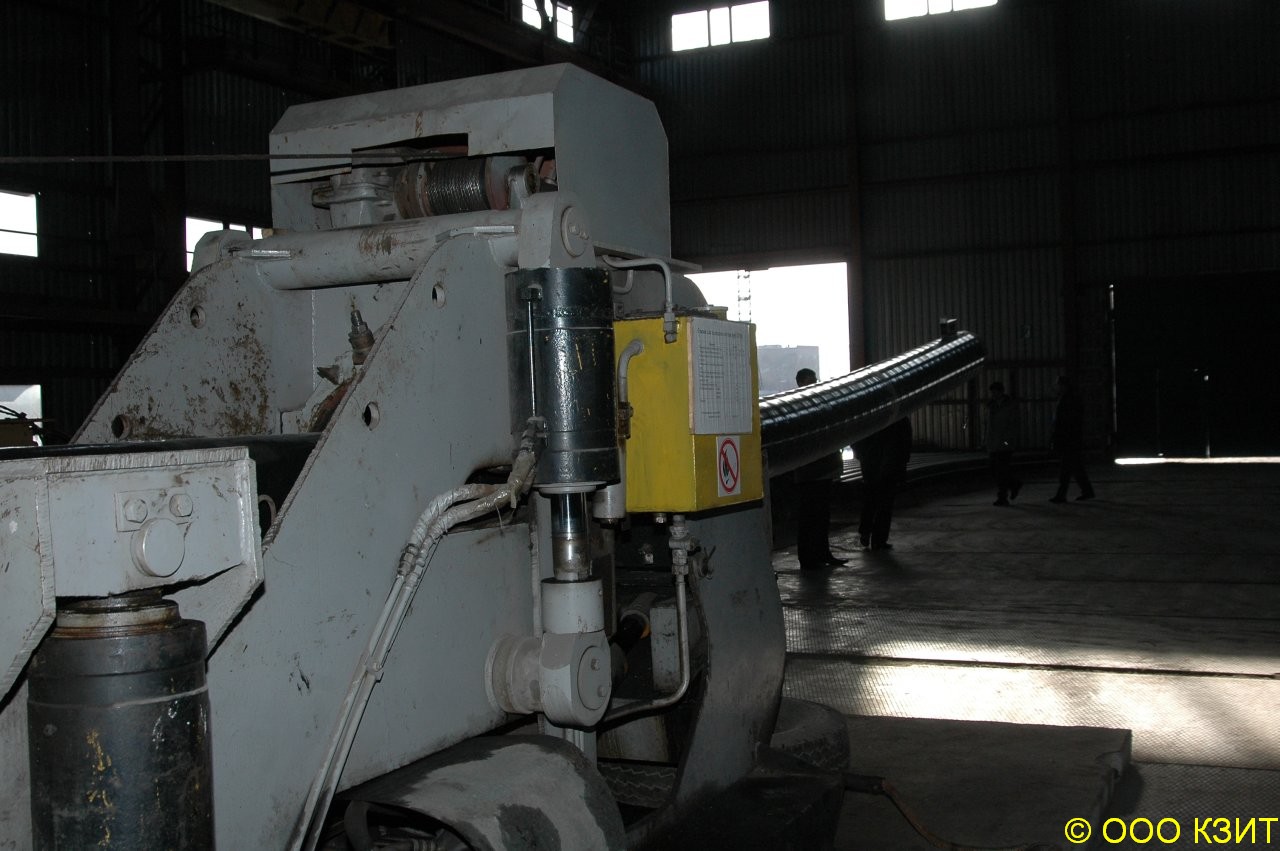

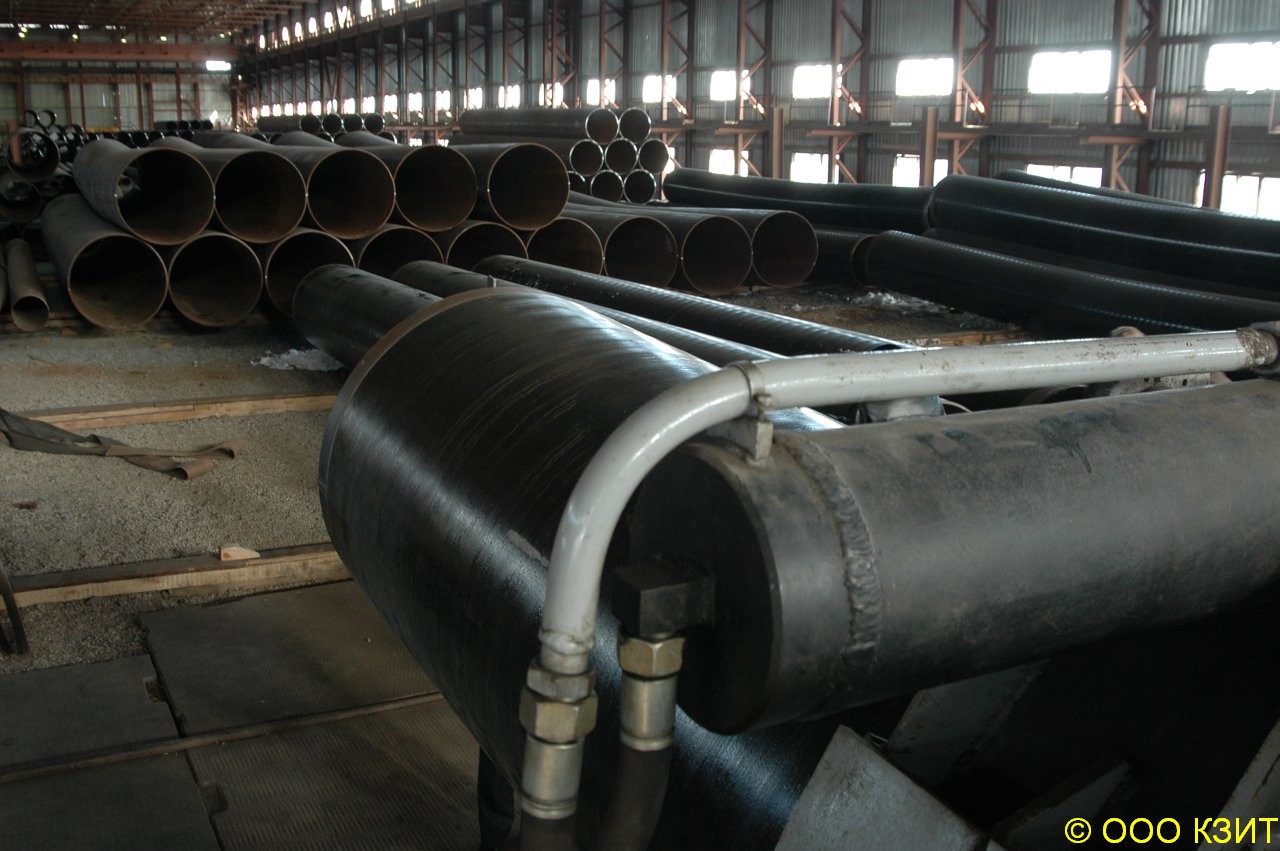

Производство гнутых отводов на «Копейском заводе изоляции труб» выполняется согласно установленным ТУ, а качество готовых деталей подтверждается паспортом и сертификатом. Их гнут на станках ГТ1424, ГТ531, а также PB-E20-42, выпущенных компанией CRC EVANS (США).

Технические условия внесены в реестр таких компаний, как ПАО «ГАЗПРОМ» (ТУ 1469-014-45657335-2014) и ПАО «Транснефть» (ТУ 1469-015-45657335-2013).

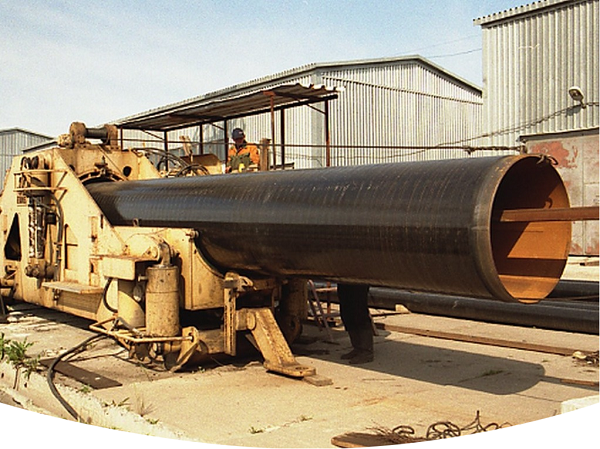

Гнем отводы

Точное соответствие требованиям достигается благодаря наличию:

  1. входного контроля металлических заготовок,
  2. расчета схемы гибки,
  3. контроля готовых изделий.

Процесс изготовления

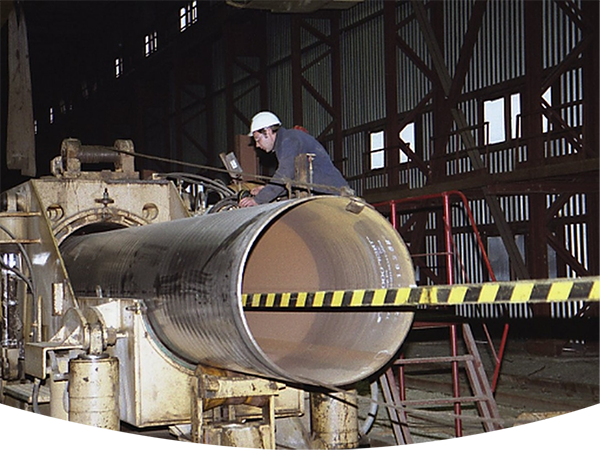

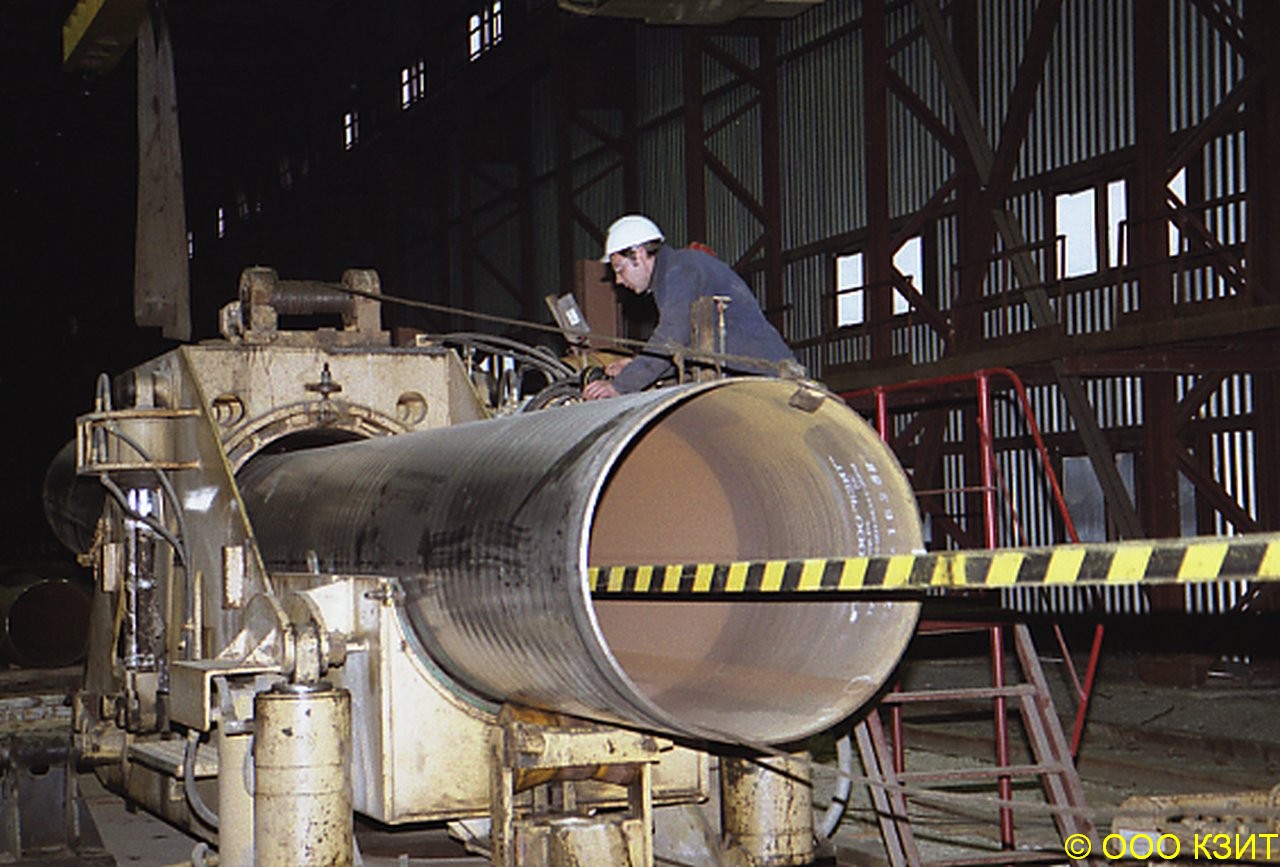

Отводы используют для поворота трассы трубопровода в вертикальной и горизонтальной плоскостях. Они могут быть изготовлены из различных металлических сплавов и марок стали. Детали получают двумя методами: холодной штамповки и горячей протяжки. При горячей протяжке заготовки предварительно нагревают, а затем формируют необходимый угол поворота. При холодной гибкеотводы изготавливаются без нагрева – этот метод применяется на нашем предприятии. Параметрами для их изготовления является: длина заготовки, толщина стенки трубы и ее диаметр, радиус и угол гибки.

Качество отводов обеспечивается соблюдением технологии гибки и проведением контроля::

  • внешнего вида (визуального осмотра),
  • угла гибки,
  • овальности торцов и участка гибки отвода,
  • смещения шва сварной трубы от нейтральной плоскости при гибке,
  • целостности заводских фасок.

Изготовление отводов

Применение гнутых отводов

Холодногнутые отводы монтируются на водопроводных магистралях и трубопроводах всех категорий. В отличие от крутоизогнутых, процесс их изготовления отличается большей трудоемкостью. Их установка на трубопроводах рекомендована при отсутствии крутоизогнутых или секторных изделий (в магистралях специального назначения или изготовленных из легированных марок стали). Гнутые отводы хорошо подходят для поворотов трассы с большим радиусом.

Тонкостенные и толстостенные отводы применяются во многих сферах промышленности: металлургической, химической, пищевой, энергетической, фармацевтической, целлюлозно-бумажной и др.

Таблица с размерами отводов

Размеры, миллиметры Вес гнутых отводов из стали по ГОСТу, кг
Dg S Стальные отводы под углом Сектора с радиусом Полусектора с углом j
Градусы
90 60 45 30 22°30¢ 15°
80 89 5 120 69 50 32 17,0 15,8 10,7
100 108 4 150 87 62 40 21,2 16,4 11,3
125 133 190 110 79 51 24,3 18,0 12,4
200 219 6 300 173 124 80 25,3 19,2 13,7
250 273 8 375 217 155 100 26,4 20,1 15,2
300 325 450 260 186 120 27,5 21,6 16,1
500 530 7 109,1 72,7 56,0 36,2 36,0 27,8 17,9
8 124,4 83,8 63,8 41,2 41,0 31,6 20,3
10 154,7 102,9 79,3 51,2 50,9 39,2 25,2
12 184,7 122,9 94,6 61,0 60,7 46,7 29,9
600 630 7 155,9 103,9 80,1 51,8 51,6 39,8 25,6
10 220,9 147,4 113,6 73,5 73,0 56,3 36,2
12 265,2 176,0 135,6 87,5 87,1 67,1 43,0
800 842 8 309,3 206,0 159,0 102,8 102,4 79,0 50,9
10 385,5 256,7 198,0 127,9 127,5 98,4 63,3
12 461,1 306,9 236,8 152,8 152,3 117,4 75,5
14 535,9 356,5 275,2 177,5 177,0 136,3 87,3
1000 1048 8 481,9 321,0 247,8 160,1 159,8 123,3 79,5
10 630,8 400,2 308,8 199,5 199,0 153,6 98,9
12 719,1 478,8 369,4 238,6 238,0 183,6 118,1
15 895,5 596,1 459,8 296,7 296,0 228,2 146,6
1200 1256 9 778,0 518,3 400,2 258,6 258,1 199,3 128,5
12 1037,2 690,8 531,6 343,4 342,7 264,4 170,3
17 1288,7 858,0 662,1 427,3 426,6 329,0 211,6
1400 1420 10 1174,2 782,2 603,9 390,3 389,7 300,8 194,0
13 1637,9 1090,8 841,9 543,7 542,9 418,8 269,7
